物流规划- 物流配送布局与功能区规划

1.2. 平面布局

平面布局，由各个物流作业区域以及辅助作业区域构成。详细构成如下表格。

1.2.1. 物流中心物流作业功能区域

序号	区域名称	序号	区域名称
1	大门	16	盥洗室
2	警卫室	17	配电间
3	车辆通道	18	空调机房
4	一般车辆停车场	19	收发室
5	运输车辆停车场	20	设备维护室
6	绿化区域	21	搬运设备停放区

		流利式货架区	贵重品区
	托盘区	隔板式货架区	流通加工区
自动仓库区	(托盘货架区
	托盘地打区）	分拣区
		打包复核区

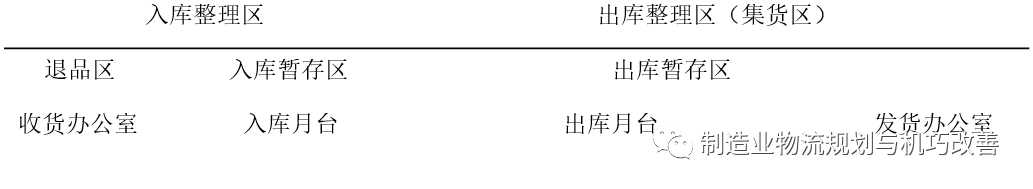

如示意图(一)所示：出入库月台在同一侧，分开作业;

⑴入库流程：入库月台卸货后，置于入库暂存区进行货物的抽检，合格品进行入库整理区作业。整理完毕入自动仓库区、托盘区、流利式货架区、隔板式货架区、贵重品区、流通加工区等。

⑵补货流程：

①自动仓库区向托盘区、流利式货架区以及隔板式货架区补货。

②托盘区向流利式货架区以及隔板式货架区补货。

⑶出库流程：从自动仓库、托盘储存区、流利式货架区、隔板式货架区、贵重品区出库的货物， 部分直接进入分拣区或部分先进入流通加工区然后在进分拣区。分拣区的东西通过复核并打包，进 入集货整理区;整理完毕即待出库的货物，进入出库暂存区等待出库。在出库月台进行出库。

1.2.4. 各块区域面积

1. 进货车位数：

N=(2KXT1)X1.5 / T2 (公式 1)

其中：进货峰值系数1.5;

N进货车位数;

K进货车台数;

T1:卸货时间;

T2:进货时间。(进货时间一般为2个小时)

2. 入库月台面积：

M=L*W (公式 2)

其中：L为进货月台的长度，根据泊车位N进行计算L= 4N

W为进货月台宽度，一般宽度为3.5~8米。

3. 入库暂存区与整理区：

面积尽量留足，约500~1000平方米。

4. 自动仓库区面积：

按照****设计手册，进行设计估算。

S= [((2*L+0.3+W2)*N +W2)+ (L2+L1)*2]* (3W+W1+0.2) *M/2 (公式 3)

其中：L:托盘长度;面对堆垛机的托盘尺寸。

W:托盘宽度;

W1：立体仓库背靠背的间距;

W2：立体仓库立柱宽度;

N：堆垛机列数;

L1：站台输送机的长度;

L2：立体货架与输送机德间距;

M：堆垛机的排数;

例如：***家电项目托盘大小L1400*W1500*H170mm,双货位横梁式货架，N=36列，M=12 排，H1=11层的立体货架。考虑两侧输送机长度各为L1=4m,背靠背间距W1=700mm,立库货架与输 送机间隙为L2=200mm，立柱宽度W2=90mm，那么自动仓库区面积约：

S=[ ((2*1. 4+0.3+0.09) *36+0.09) + (0.2+4)*2] * (3*1. 5+0. 7+0.2 )*12/2 =3995.892平方米

5. 托盘货架区面积：

按照托盘货架进行设计，预留好叉车转弯通道，叉车通道与叉车型号以及托盘大小有关系， 参考叉车资料。一般叉车通道在2.8米~ 3.5米。

S=(L*N+6) *(2W+3+0.2)*M/2 (公式 4)

其中：叉车通道宽度设定为3米，货架背靠背间隙为0.2米;

L：货架单元长度;

10 W：货架单元宽度;

N：货架列数;

M：货架排数;

例如：若托盘尺寸为 1200*1400*150mm,那么 L=2.8m，W=1.4m;N=20 列;M=6 排; S=(2.8*20+6)*(2*1.4+3+0.2)*6/2=1116 平方米

6. 流利式货架区与隔板式货架区：

通道一般预留1.2~1.5米，根据作业流程以及拣选小车宽度来定。

S=(L*N+3) *(2W+1.5) *M/2 (公式 5)

其中：手推车通道宽度设定为1.5米;

L：货架单元长度;

W：货架单元宽度;

N：货架列数;

M：货架排数;

例如：L=1.8m ,W=0.6m, N=20 列，M=6 排;

S=(1.8*20+3)*(2*0.6+1.5)*3=315.9 平方米

7. 贵重品区：

若为隔板式货架，货架通道预留1米~ 1.2米;(九州通项目)

若为流利式货架，货架通道预留1.2米~1.5米;(永乐项目)

8. 流通加工区：

S=3.5*3*N (公式 6)

其中：N：流通加工区作业人员;

9. 升降机前暂存存区：

升降机前面预留6~10米的宽度。

10. 发货暂存区：

发货暂存区的面积按照笼车或者托盘数进行计算。

每天发货Z个批次，一天的发货量折算成Y托盘，发货方向数V,托盘尺寸为L*W,托盘 间隙0.1m，叉车道路为3米，假定托盘纵向放置E个托盘，面积利用率为0.7进行计算;

S=[(Y/Z/V/E) *(W+0.1) +3]*V* [E* (L+0.1)+6] /0.7 (公式 7)

例如：若每天发货Z=8个批次，一天发货量为Y=3000托盘，发货方向数V=10,托盘尺寸为 L1400*W1500，托盘间隙为0.1m，叉车道路为3m，托盘纵向置放E=4个托盘，面积利用率0.7 S=[(3000/8/10/4)*(1.5+0.1)+3]*10*[4*(1.4+0.1)+6]/0.7=3085 平方米

11. 出库月台

M=L*W (公式 8)

其中：L为发货月台长度，根据发货车辆台数 N，高峰值发货车辆台数

NP，进行计算L= 4 NP。

11

W为发货月台宽度，一般宽度为3.5~10米。

12. 其他辅助房间的面积：根据作业人员由设计院进行设计。

1.2. 平面布局

平面布局，由各个物流作业区域以及辅助作业区域构成。详细构成如下表格。

1.2.1. 物流中心物流作业功能区域

序号	区域名称	序号	区域名称
1	大门	16	盥洗室
2	警卫室	17	配电间
3	车辆通道	18	空调机房
4	一般车辆停车场	19	收发室
5	运输车辆停车场	20	设备维护室
6	绿化区域	21	搬运设备停放区

		流利式货架区	贵重品区
	托盘区	隔板式货架区	流通加工区
自动仓库区	(托盘货架区
	托盘地打区）	分拣区
		打包复核区

如示意图(一)所示：出入库月台在同一侧，分开作业;

⑴入库流程：入库月台卸货后，置于入库暂存区进行货物的抽检，合格品进行入库整理区作业。整理完毕入自动仓库区、托盘区、流利式货架区、隔板式货架区、贵重品区、流通加工区等。

⑵补货流程：

①自动仓库区向托盘区、流利式货架区以及隔板式货架区补货。

②托盘区向流利式货架区以及隔板式货架区补货。

⑶出库流程：从自动仓库、托盘储存区、流利式货架区、隔板式货架区、贵重品区出库的货物， 部分直接进入分拣区或部分先进入流通加工区然后在进分拣区。分拣区的东西通过复核并打包，进 入集货整理区;整理完毕即待出库的货物，进入出库暂存区等待出库。在出库月台进行出库。

1.2.4. 各块区域面积

1. 进货车位数：

N=(2KXT1)X1.5 / T2 (公式 1)

其中：进货峰值系数1.5;

N进货车位数;

K进货车台数;

T1:卸货时间;

T2:进货时间。(进货时间一般为2个小时)

2. 入库月台面积：

M=L*W (公式 2)

其中：L为进货月台的长度，根据泊车位N进行计算L= 4N

W为进货月台宽度，一般宽度为3.5~8米。

3. 入库暂存区与整理区：

面积尽量留足，约500~1000平方米。

4. 自动仓库区面积：

按照****设计手册，进行设计估算。

S= [((2*L+0.3+W2)*N +W2)+ (L2+L1)*2]* (3W+W1+0.2) *M/2 (公式 3)

其中：L:托盘长度;面对堆垛机的托盘尺寸。

W:托盘宽度;

W1：立体仓库背靠背的间距;

W2：立体仓库立柱宽度;

N：堆垛机列数;

L1：站台输送机的长度;

L2：立体货架与输送机德间距;

M：堆垛机的排数;

例如：***家电项目托盘大小L1400*W1500*H170mm,双货位横梁式货架，N=36列，M=12 排，H1=11层的立体货架。考虑两侧输送机长度各为L1=4m,背靠背间距W1=700mm,立库货架与输 送机间隙为L2=200mm，立柱宽度W2=90mm，那么自动仓库区面积约：

S=[ ((2*1. 4+0.3+0.09) *36+0.09) + (0.2+4)*2] * (3*1. 5+0. 7+0.2 )*12/2 =3995.892平方米

5. 托盘货架区面积：

按照托盘货架进行设计，预留好叉车转弯通道，叉车通道与叉车型号以及托盘大小有关系， 参考叉车资料。一般叉车通道在2.8米~ 3.5米。

S=(L*N+6) *(2W+3+0.2)*M/2 (公式 4)

其中：叉车通道宽度设定为3米，货架背靠背间隙为0.2米;

L：货架单元长度;

10 W：货架单元宽度;

N：货架列数;

M：货架排数;

例如：若托盘尺寸为 1200*1400*150mm,那么 L=2.8m，W=1.4m;N=20 列;M=6 排; S=(2.8*20+6)*(2*1.4+3+0.2)*6/2=1116 平方米

6. 流利式货架区与隔板式货架区：

通道一般预留1.2~1.5米，根据作业流程以及拣选小车宽度来定。

S=(L*N+3) *(2W+1.5) *M/2 (公式 5)

其中：手推车通道宽度设定为1.5米;

L：货架单元长度;

W：货架单元宽度;

N：货架列数;

M：货架排数;

例如：L=1.8m ,W=0.6m, N=20 列，M=6 排;

S=(1.8*20+3)*(2*0.6+1.5)*3=315.9 平方米

7. 贵重品区：

若为隔板式货架，货架通道预留1米~ 1.2米;(九州通项目)

若为流利式货架，货架通道预留1.2米~1.5米;(永乐项目)

8. 流通加工区：

S=3.5*3*N (公式 6)

其中：N：流通加工区作业人员;

9. 升降机前暂存存区：

升降机前面预留6~10米的宽度。

10. 发货暂存区：

发货暂存区的面积按照笼车或者托盘数进行计算。

每天发货Z个批次，一天的发货量折算成Y托盘，发货方向数V,托盘尺寸为L*W,托盘 间隙0.1m，叉车道路为3米，假定托盘纵向放置E个托盘，面积利用率为0.7进行计算;

S=[(Y/Z/V/E) *(W+0.1) +3]*V* [E* (L+0.1)+6] /0.7 (公式 7)

例如：若每天发货Z=8个批次，一天发货量为Y=3000托盘，发货方向数V=10,托盘尺寸为 L1400*W1500，托盘间隙为0.1m，叉车道路为3m，托盘纵向置放E=4个托盘，面积利用率0.7 S=[(3000/8/10/4)*(1.5+0.1)+3]*10*[4*(1.4+0.1)+6]/0.7=3085 平方米

11. 出库月台

M=L*W (公式 8)

其中：L为发货月台长度，根据发货车辆台数 N，高峰值发货车辆台数

NP，进行计算L= 4 NP。

11

W为发货月台宽度，一般宽度为3.5~10米。

12. 其他辅助房间的面积：根据作业人员由设计院进行设计。
